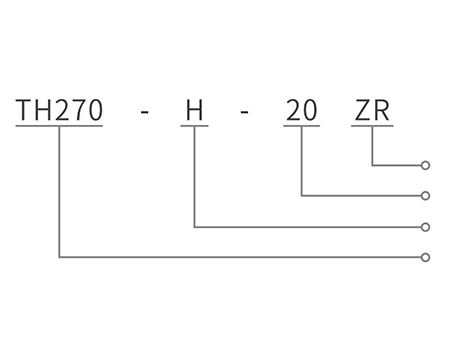

1ZR：旋轉變壓器反饋
2無：光電編碼器反饋
320：驅動器峰值電流20A(20;30;50;75)
4H：脈沖輸入型 HC：增強型
5TH：惠斯通產品系列名

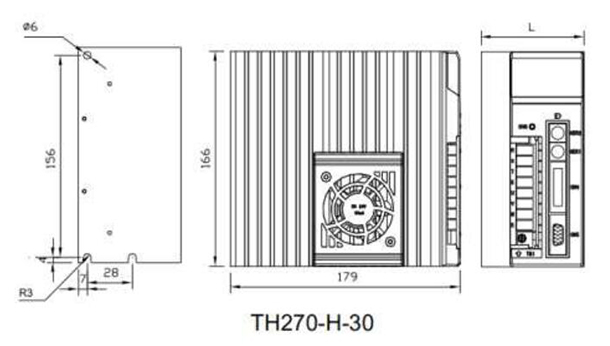

| 驅動器型號 | TH270-H-20 | TH270-H-30 | TH270-H-50 | TH270-H-75 | |
| TH270-HC-20 | TH270-HC-30 | TH270-H-50 | TH270-HC-75 | ||
| 輸出功率(KW) | 1.2 | 2.2 | 3.7 | 5.5 | |
| 輸出電流(A) | 6.0 | 9.0 | 16.0 | 25.0 | |
| 輸入電源 | 單相或三相 | 三相 | |||
| 輸入電源 | AC220V (-15%~+ 10%) 50~60Hz | ||||
| 使用環境 | 溫度 | 工作：-20~50oC 存儲： -20 oC~65 oC | |||
| 濕度 | 小于90%(無結露) | ||||
| 海拔 | ≤1000米 | ||||
| 振動 | 小于0.5G(4.9m/S2),10~60Hz(非連續運行) | ||||
| 特性 | 速度頻率響應 | 200 Hz或更高 | |||
| 速度波動率 | ＜0.03(負載0~ 100%); ＜±0.02(電源15~+ 10%)(數值對應于額定速度) | ||||
| 調速比 | 1: 5000 | ||||
| 脈沖頻率 | ≤500kHz (差動) 200kHz (單端) | ||||
| 控制方式 | 采用數字化交流正弦波控制方式及應用至優PID算法完成PWM控制 | ||||
| 控制模式 | ①位置控制 ②速度控制 ③試運行 ④JOG運行(參見參數PA4說明) | ||||
| 位置控制 | 指令源選擇 | PT(外部脈沖端子)、PR(內部位置寄存器選擇)、PP(可編程單軸數控功能)、(僅TH270-HC驅動器支持) | |||
| Pt輸入方式 | ①指令脈沖+符號②正轉脈沖/反轉脈沖③二相正交指令脈沖 | ||||
| 輸入電子齒輪 | 1~32767/1~32767 | ||||
| 速度控制 | 指令源選擇 | 外部模擬速度指令/4種內部速度 | |||
| 加減速控制 | 參數設置1~10000ms/1000r/min | ||||
| 轉矩控制 | 外部模擬扭矩指令/內部扭力限制(僅TH270-HC驅動器支持) | ||||
| 輸入接口信號 | ①伺服開啟②報警清除③正轉驅動禁止④反轉驅動禁止⑤偏差計數器清零 ⑥指令脈沖禁止⑦速度選擇1⑧速度選擇2等,可通過參數自定義 | ||||
| 輸出接口信號 | ①伺服準備好②伺服 報警③定位完成④速度到達等,可通過參數自定義 | ||||
| 位置輸出信號 | 可設置輸出脈沖倍率的電子齒輪輸出,以及Z脈沖集電極開路輸出方式 | ||||
| 通訊功能 | RS485接口(符合MODBUS RTU標準協議) | ||||
| 電機位置反饋接口 | 14線增量式光學編碼器2500P/R帶U、V、W信號(配TH270-HX-XX驅動器) 1對極 旋轉變壓器(配TH270-HX. XXZR驅動器) | ||||
| 保護功能 | 過流、短路、過載、主電路過壓/欠壓、制動異常、編碼器異常、超速、位置超差等 | ||||
| 監視功能 | 轉速、當前位置、位置指令、位置偏差、電機轉矩、電機電流、直線速度、位置指令脈沖頻率、轉子絕對位置、輸入輸出端子信號、運行狀態等 | ||||
| 再生制動電阻 | 內置(60W,40Q) | 內置(150W,20Q) | 外置(300W,220) | ||
| 適用負載慣量 | 小于電機慣量的5倍(注2) | ||||
| 操作 | 6位LED數碼管、4個按鍵 | ||||
| 重量 | 2kg | 4kg | 5kg | ||
