| 電機型號 | L(mm) | L2(mm) |
| 130WD-M040XX-XXV | 177.5 | 187.5 |
| 130WD-M060XX-XXV | 187.5 | 197.5 |
| 130WD-M077XX-XXV | 212 | |
| 130WD-M100XX-XXV | 248 | |
| 130WD-M150XX-XXV | 283.5 | |
| 130WD-M040XXB-XXV | 235 | |
| 130WD-M060XXB-XXV | 245 | |
| 130WD-M077XXB-XXV | 259.5 | |
| 130WD-M100XXB-XXV | 295.5 | |
| 130WD-M150XXB-XXV | 351 |
| DC24V | DC48V | |||||||
| 電機型號 | 130WD-口04030-24V | 130WD-口06030-24V | 130WD-口07725-24V | 130WD-口10025-24V | 130WD-口15020-24V | 130WD-口04030-48V | 130WD-口06030-48V | 130WD-口07730-48V |
| 額定功率(KW) | 0.6 | 1.8 | 2 | 2.5 | 3 | 1.2 | 1.8 | 2.4 |
| 額定電流(A) | 31.3 | 93.8 | 104.2 | 130.2 | 156.3 | 29.4 | 44.1 | 58.8 |
| 額定轉速(rpm) | 3000 | 3000 | 2500 | 2500 | 2000 | 3000 | 3000 | 3000 |
| 轉速高至(rpm) | 3600 | 3600 | 3000 | 3000 | 2400 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 2 | 6 | 7.7 | 10 | 15 | 4 | 7.7 | |
| 峰值扭矩(Nm) | 6 | 18 | 23.1 | 30 | 45 | 12 | 18 | 23.1 |
| 轉子慣量(kg.cm2) | 3.1 | 12.6 | 15.3 | 21.4 | 27.7 | 8.5 | 12.6 | 15.3 |
| 機械時間常數(ms) | 15.4 | 29 | 31 | 35 | 40 | 24 | 25 | 27 |
| DC48V | DC72V | ||||||
| 電機型號 | 130WD-口10030-48V | 130WD-口15030-48V | 130WD-口04030-72V | 130WD-口06030-72V | 130WD-口07730-72V | 130WD-口10030-72V | 130WD-口15030-72V |
| 額定功率(KW) | 3 | 4.5 | 1.2 | 1.8 | 2.4 | 3 | 4.5 |
| 額定電流(A) | 73.5 | 110.3 | 19.6 | 29.4 | 39.2 | 49.0 | 73.5 |
| 額定轉速(rpm) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| 轉速高至(rpm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| 額定扭矩(Nm) | 10 | 15 | 4 | 6 | 7.7 | 10 | 15 |
| 峰值扭矩(Nm) | 30 | 45 | 12 | 18 | 23.1 | 30 | 45 |
| 轉子慣量(kg.cm2) | 21.4 | 27.7 | 8.5 | 12.6 | 15.3 | 21.4 | 27.7 |
| 機械時間常數(ms) | 30 | 35 | 17 | 18 | 19 | 22 | 25 |
注：電機接口、電壓、轉速可按客戶要求定制

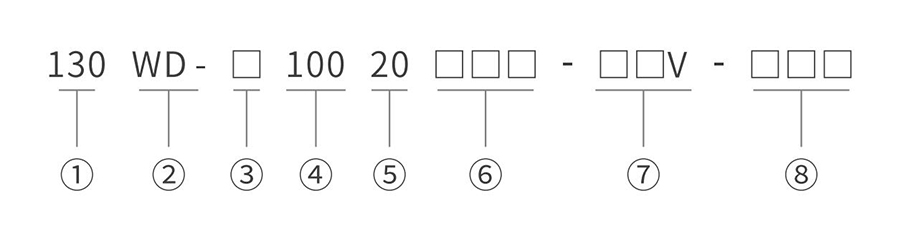

| 代號說明 | ||
| ① | 機座號、電機外徑 | 單位：mm |
| ② | 電機類型 | WD表示電機為直流無刷電機 |
| ③ | 反饋元件規格 | M表示有霍爾傳感器/N表示無霍爾傳感器 |
| ④ | 額定轉矩 | 表示電機額定轉矩，其值為三位X0.1單位Nm |
| ⑤ | 額定轉速 | 表示電機額定轉速，其值為兩位X100單位rpm |
| ⑥ | 失電制動器代號 | B表示帶失電制動器，缺省表示不帶失電制動器 |
| ⑦ | 電壓等級 | 表示電機額定電壓，包括DC24V、DC48V、DC72V、DC96V、DC310V等 |
| ⑧ | 定制特征 | 客戶定制代號 |
